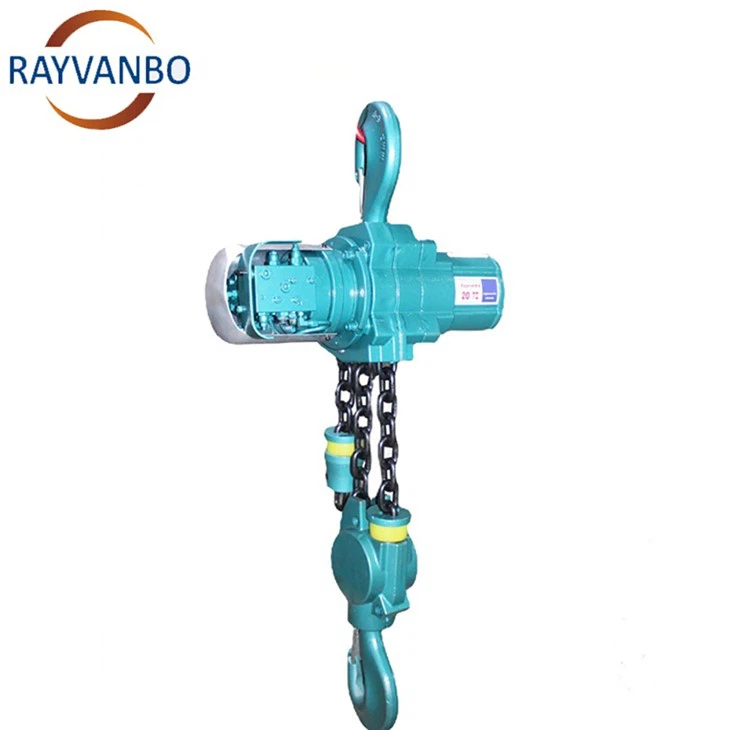

Luchtlifttakel

De luchtlifttakel maakt gebruik van het pneumatische principe om via perslucht kracht op te wekken om de takel aan te drijven voor hijs- en hefwerkzaamheden. Het omvat meestal pneumatische componenten zoals cilinders en zuigers. Productbeschrijvingen bevatten vaak het maximale draagvermogen van de pneumatische takel, wat het maximale gewicht is dat de apparatuur veilig kan tillen. Dit is een belangrijke prestatieparameter waarmee gebruikers rekening moeten houden bij het selecteren van een takel. Beschrijft de maximale hefhoogte van de pneumatische takel, dat wil zeggen de maximale afstand die de apparatuur verticaal kan worden gehesen. De keuze van de hefhoogte is afhankelijk van de specifieke hijstaak en werkomgeving. In de productbeschrijving wordt doorgaans de hefsnelheid van de pneumatische takel vermeld, dat wil zeggen de snelheid van het apparaat wanneer deze verticaal wordt gehesen. De hefsnelheid heeft rechtstreeks invloed op de efficiëntie van het hijsen. Beschrijf de besturingsmethode van de pneumatische takel, inclusief handmatige bediening, afstandsbediening of automatische bediening. Verschillende controlemethoden kunnen aan de behoeften van verschillende gebruikers voldoen. De productbeschrijving omvat de veiligheidsvoorzieningen die met de pneumatische takel zijn uitgerust, zoals overbelastingsbeveiliging, noodstopknop, eindschakelaar, enz., om de veiligheid van de apparatuur tijdens het hijsproces te garanderen. Beschrijf de toepasselijke scenario's en industrieën van pneumatische takels, zoals industriële productie, productielijnen in werkplaatsen, enz. Dit helpt gebruikers de belangrijkste toepassingsgebieden van het apparaat te begrijpen. Beschrijf de belangrijkste constructiematerialen van pneumatische takels en mogelijke beschermende maatregelen om zich aan te passen aan verschillende werkomgevingen en omstandigheden. Sommige productbeschrijvingen kunnen het geluidsniveau vermelden dat de pneumatische takel produceert tijdens het gebruik, wat belangrijk is voor gebruikers die in geluidsgevoelige omgevingen werken.



Bovendien is de werking van de luchtlifttakel gebaseerd op het pneumatische principe en wordt gebruik gemaakt van perslucht als krachtbron. Meestal betreft dit een pneumatisch systeem dat cilinders, zuigers, kleppen en andere componenten omvat. Een pneumatische takel bevat binnenin een cilinder- en zuigersysteem. Wanneer de cilinder perslucht ontvangt, wordt de zuiger in de cilinder door het gas geduwd en ontstaat een lineaire beweging. Wanneer de cilinder de zuiger duwt, wordt het hefmechanisme van de takel (meestal een lier- of trommelsysteem) aangedreven, waardoor de haak of spreader omhoog komt. In plaats daarvan wordt het neerlaten bereikt door het regelen van het vrijgeven van de cilinder. Kleppen in pneumatische systemen spelen een sleutelrol bij het regelen van de gasstroom. Het openen en sluiten van de klep wordt voltooid via een bedieningshendel, afstandsbediening of ander automatiseringsapparaat om de bedrijfsstatus van de takel te regelen. De pneumatische takel kan worden bediend door de regelklep handmatig te bedienen, of kan worden uitgerust met een afstandsbediening voor afstandsbediening. Dankzij deze flexibiliteit kunnen gebruikers de hefwerkzaamheden indien nodig gemakkelijk regelen. Door de druk van de luchtbron, de diameter van de cilinder en de bediening van de klep aan te passen, kan de werksnelheid van de pneumatische takel worden geregeld. Dit helpt bij het aanpassen aan de behoeften van verschillende ladingen, hefhoogtes en werkomstandigheden. Pneumatische takels zijn doorgaans voorzien van diverse veiligheidssystemen, waaronder overbelastingsbeveiliging, eindschakelaars, noodstopknoppen etc., om ervoor te zorgen dat het materieel onder uiteenlopende omstandigheden veilig kan functioneren.



Over het algemeen is de bedieningsmethode van een pneumatische takel het regelen van de luchtstroom en het aandrijven van de cilinder en de zuiger om de takel omhoog en omlaag te brengen. De exacte details over de werking ervan kunnen variëren, afhankelijk van het specifieke model en de fabrikant van het pneumatische takel.





1. Laadvermogen:

Het maximale draagvermogen van een pneumatische takel is een van de belangrijkste prestatieparameters. Dit vertegenwoordigt het maximale lastgewicht dat de apparatuur veilig kan tillen.

2. Hefhoogte:

Beschrijft de maximale hoogte waarop de pneumatische takel verticaal kan worden gehesen. De keuze van de hefhoogte hangt meestal af van de daadwerkelijke hijstaak en het werkscenario.

3. Verhoog de snelheid:

De hefsnelheid van de pneumatische takel verwijst naar de snelheid van de spreader wanneer deze stijgt of daalt. Dit is doorgaans een belangrijke prestatie-indicator en houdt direct verband met de hijsefficiëntie.

4. Cilinder en zuiger:

Productdetails kunnen informatie bevatten over de cilinder en zuiger, inclusief de diameter, slag, enz. Deze parameters zijn van invloed op de hefkracht en de bedieningsprestaties van de pneumatische takel.

5. Controlemethode:

Beschrijf de besturingsmethode van de pneumatische takel, inclusief handmatige bediening, afstandsbediening of automatische bediening. Dit helpt gebruikers bij het kiezen van de besturingsmethode die past bij hun operationele behoeften.

6. Ventieltype:

Het gebruikte type klep kan vermeld worden in de productdetails. De klep regelt de luchtstroom en beïnvloedt de manier waarop de pneumatische takel werkt.

7. Veiligheidsvoorzieningen:

Beschrijf de veiligheidssystemen die zijn uitgerust met pneumatische takels, zoals overbelastingsbeveiliging, eindschakelaars, noodstopknoppen, enz. Deze veiligheidsvoorzieningen zorgen voor de veiligheid van het materieel tijdens hijswerkzaamheden.

8. Materiaal en bescherming:

Productdetails kunnen informatie bevatten over de primaire constructiematerialen van de takel en mogelijke beschermende maatregelen voor verschillende werkomgevingen en omstandigheden.

9. Bedrijfsgeluidsniveau:

Sommige productdetails kunnen het geluidsniveau omvatten dat de pneumatische takel produceert tijdens het gebruik. Dit kan een belangrijke overweging zijn voor gebruikers die in geluidsgevoelige omgevingen werken.

10. Merk en model:

Door de fabrikant en specifieke modelinformatie van de pneumatische takel te verstrekken, kunnen gebruikers de bron en specificaties van de apparatuur begrijpen.



1. Lichtgewicht en draagbaar:

Pneumatische takels zijn doorgaans licht van gewicht en eenvoudig van constructie, waardoor ze gemakkelijk te dragen en te installeren zijn. Dit geeft pneumatische takels een voordeel in situaties waarin frequente bewegingen of positieaanpassingen vereist zijn.

2. Laag geluidsniveau:

Pneumatische takels werken doorgaans met minder geluid dan sommige andere typen takels. Dit is een duidelijk voordeel in geluidsgevoelige werkomgevingen.

3. Eenvoudig onderhoud:

Omdat de structuur van de pneumatische takel relatief eenvoudig is, is het onderhoud relatief eenvoudig. Dit verlaagt de onderhoudskosten en maakt het voor gebruikers gemakkelijker om routineonderhoud uit te voeren.

4. explosieveilige prestaties:

Omdat de pneumatische takel gebruik maakt van pneumatische principes en geen elektrische componenten bevat, heeft deze een goede veiligheid in sommige ontvlambare en explosieve omgevingen en is hij geschikt voor gelegenheden met explosieveilige vereisten.

5. Milieuvriendelijk:

Pneumatische takels gebruiken lucht als krachtbron en er zijn geen vloeistoffen of chemicaliën bij betrokken, waardoor ze vaak als een relatief milieuvriendelijke hefoplossing worden beschouwd.

6. Aanpassen aan ruwe omgevingen:

Omdat de structuur van de pneumatische takel relatief eenvoudig is en geen complexe elektrische componenten omvat, kan deze toch relatief stabiele prestaties behouden in sommige zware werkomgevingen, zoals plaatsen met vocht, corrosie of stof.

7. Eenvoudig te bedienen:

Pneumatische takels zijn doorgaans relatief eenvoudig te bedienen. De besturingsmethode kan handmatige bediening, afstandsbediening of automatische bediening zijn. Gebruikers kunnen snel aan de slag en effectieve hijswerkzaamheden uitvoeren.



Werkniveau	M3	M3	M3	M3	M3
Mijnveiligheidscertificaat nr.	MAJ150309	MAJ150305	MAJ150310	MAJ150307	MAJ150308
Capaciteit	8T	10T	12T	18T	20T
Luchtdruk	6 Staaf	6 Staaf	6Bar	6 Staaf	6 Staaf
Hefhoogte	3m	3m	3m	3m	3m
vallen van de ketting	3	4	4	3	4
Motorvermogen opheffen	3,5 kW	3,5 kW	3,5 kW	3,5 kW	3,5 kW
Vollast Hefsnelheid	1,2 m/min	1m/min	1m/min	0.9m/min	0.7m/min
Volledige daalsnelheid	3m/min	2m/min	2m/min	1,9 m/min	1,6 m/min
Luchtverbruik van de motor verhogen	5,5 cbm/min	5,5 cbm/min	5,5 cbm/min	5,5 cbm/min	5,5 cbm/min
HefmotorLuchtaansluiting	Rc1/2	Rc3/4	Rc3/4	Rc3/4	Rc3/4
Binnendiameter toevoerslang	25 mm	25 mm	25 mm	25 mm	25 mm
Grootte hijsketting	13*36mm	13*36mm	13*36mm	13*45mm	13*45mm
Lengte van de bedieningsslang	3m	3m	3m	3m	3m
Geluidsniveau	79dB	79dB	79dB	78dB	78dB
Motorvermogen overbruggen	2*0.25 kW	2*0.25 kW	2*0.25 kW	0.7 kW	0.7 kW
Traverse snelheid	10m/min	10m/min	10m/min	5m/min	5m/min
Traverseer het luchtverbruik van de motor	2*0,6 cbm/min	2*0,6 cbm/min	2*0,6 cbm/min	1,3 kubieke meter/min	1,3 kubieke meter/min
Traverse motorluchtaansluiting	Rc1/4	Rc1/4	Rc1/4	Rc1/4	Rc1/4
Traverse motortoevoerslang binnendiam	G3/4	G3/4	G3/4	G3/4	G3/4
Beweeg het motorgewicht	200 kg	200 kg	200 kg	260 kg	260 kg
Totale gewicht	358 kg	358 kg	388 kg	688 kg	688 kg











Vraag: Wat is het werkingsproces van een luchttakel?

A: 1. Luchttoevoer:

Ten eerste moeten perslucht of andere gassen door pijpleidingen naar de luchtbroninterface van de pneumatische takel worden getransporteerd. Meestal wordt dit geleverd via een luchttoevoersysteem zoals een luchtcompressor.

2. Cilinder en zuiger:

Een pneumatische takel bevat binnenin een cilinder- en zuigersysteem. Wanneer de luchtbron voldoende luchtdruk levert, wordt de zuiger in de cilinder door het gas geduwd om een ​​lineaire beweging te produceren.

3. Hefbediening:

De beweging van de zuiger wordt overgebracht via een mechanische verbinding met het hefmechanisme van de takel, meestal een lier- of trommelsysteem. Hierdoor begint de spreider (haak of ander apparaat) omhoog te komen, waardoor het hijsen mogelijk wordt.

4. Aflopende werking:

Het regelen van de vrijgave van de luchtbron kan het gas in de cilinder verminderen, waardoor de zuiger zakt. Dit beïnvloedt op zijn beurt het hefmechanisme, waardoor de spreader zakt en de daalhandeling wordt voltooid.

5. Bediening van de regelklep:

Pneumatische takels zijn meestal uitgerust met een regelklep, die kan worden bediend om de hef- en daalhandelingen te regelen. Handmatige bediening, afstandsbediening of geautomatiseerde bediening zijn allemaal mogelijke bedieningsmodi.

6. Snelheidsregeling:

Door de druk van de luchtbron, de diameter van de cilinder en de opening van de regelklep aan te passen, kan de hef- en daalsnelheid van de pneumatische takel worden geregeld. Hierdoor kunnen gebruikers zich aanpassen aan de behoeften van verschillende lasten, hefhoogtes en werkomstandigheden.

7. Beveiligingssysteembescherming:

Pneumatische takels zijn doorgaans uitgerust met verschillende veiligheidssystemen, waaronder overbelastingsbeveiliging, eindschakelaars, noodstopknoppen, enz., om de veiligheid van het materieel tijdens hijswerkzaamheden te garanderen.

8. Operatie voltooid:

Zodra de spreader de gewenste hoogte of positie heeft bereikt, kan de machinist de operatie via het besturingssysteem stoppen en het hele hefproces voltooien.



Vraag: Voor welke scenario's zijn pneumatische takels geschikt?

A: 1. Explosieve gevaarlijke omgeving:

Omdat pneumatische takels geen elektrische componenten bevatten, zijn ze geschikt voor gebruik in explosiegevaarlijke omgevingen. Op sommige ontvlambare en explosieve plaatsen, zoals de chemische, olie- en aardgasindustrie, kunnen pneumatische takels een relatief veilige hefoplossing bieden.

2. Lage temperatuuromgeving:

Luchttakels presteren over het algemeen goed in omgevingen met lage temperaturen. Pneumatische takels kunnen zich beter aanpassen aan werkomstandigheden bij lage temperaturen, zoals gekoelde magazijnen en koelruimtes, terwijl de prestaties van sommige hydraulische of elektrische apparatuur bij lage temperaturen kunnen worden beïnvloed.

3. Schone omgeving:

Pneumatische takels produceren doorgaans relatief weinig geluid en produceren geen vloeibare verontreinigingen, waardoor ze geschikt zijn voor gebruik overal waar een schone omgeving vereist is, zoals voedselverwerkende fabrieken, medische voorzieningen, enz.

4.Lichte hijstaken:

Pneumatische takels zijn geschikt voor bepaalde lichte heftaken, zoals het hanteren van lichte materialen in werkplaatsen en productielijnen, maar ook voor situaties waarin tijdens het proces frequente bewegingen en positie-aanpassingen nodig zijn.

5. Eenvoudige onderhoudsvereisten:

Omdat pneumatische takels een relatief eenvoudige constructie hebben, is het onderhoud doorgaans eenvoudiger. Dit maakt het geschikt voor sommige scenario's met relatief lage onderhoudskosten en moeilijkheidseisen.

6. Waar de luchttoevoer handig is:

Pneumatische takels hebben perslucht of ander gas als krachtbron nodig en zijn daarom geschikt voor plaatsen waar gasbronnen gemakkelijk beschikbaar zijn. Meestal wordt dit bereikt met een luchtcompressor of een ander luchttoevoersysteem.



Q: Wat zijn de voordelen van pneumatische takels ten opzichte van andere takels?

A: 1. Explosieveilige prestaties:

Omdat de pneumatische takel perslucht als krachtbron gebruikt en geen elektrische componenten bevat, is deze geschikt voor explosiegevaarlijke omgevingen. In sommige chemische, olie- en gasindustrieën zijn pneumatische takels een veilige hijsoplossing.

2. Lichtgewicht en draagbaar:

Pneumatische takels hebben doorgaans een licht ontwerp en een relatief eenvoudige structuur, waardoor ze gemakkelijk te dragen, te installeren en te verplaatsen zijn. Dit maakt pneumatische takels voordeliger in situaties waarin frequente positieaanpassingen of bewegingen vereist zijn.

3. Laag geluidsniveau:

Pneumatische takels produceren over het algemeen minder geluid tijdens het gebruik dan sommige elektrische takels. Dit maakt hem geschikt voor geluidsgevoelige werkomgevingen zoals theaters, concertzalen etc.

4. Aanpassen aan ruwe omgevingen:

Omdat de structuur van de pneumatische takel relatief eenvoudig is en geen complexe elektrische componenten omvat, kan deze toch relatief stabiele prestaties behouden in sommige zware werkomgevingen, zoals plaatsen met vocht, corrosie of stof.

5. Schone omgeving:

Pneumatische takels maken geen gebruik van vloeibare smering en elektrische componenten, waardoor ze geschikt zijn voor gelegenheden die een schone omgeving vereisen, zoals voedselverwerkende fabrieken, medische faciliteiten, enz.

6. Eenvoudig onderhoud:

Omdat de structuur van de pneumatische takel relatief eenvoudig is, is het onderhoud relatief eenvoudig. Dit verlaagt de onderhoudskosten en maakt het voor gebruikers gemakkelijker om routineonderhoud uit te voeren.

7. Geschikt voor omgeving met lage temperaturen:

In omgevingen met lage temperaturen zijn pneumatische takels meestal geschikter dan sommige elektrische apparatuur, omdat het pneumatische systeem beter aanpasbaar is aan lage temperaturen.

8. Milieuvriendelijk:

Pneumatische takels gebruiken perslucht en er zijn geen vloeistoffen of chemicaliën bij betrokken, waardoor ze als een relatief milieuvriendelijke hefoplossing worden beschouwd.



Vraag: Bij welk soort kraan hoort de pneumatische takel?

A: 1. Bovenloopkraan:

De pneumatische takel kan op de brugkraan worden geïnstalleerd om een ​​pneumatische takel van het brugtype te vormen. Brugkraan is een veelgebruikt hijsapparaat dat geschikt is voor verschillende plaatsen, zoals fabrieken, magazijnen, enz.

2. portaalkraan:

Portaalkraan is een soort hijsapparatuur die geschikt is voor locaties die grote afstanden moeten overbruggen. Pneumatische takels kunnen worden uitgerust op de giek van portaalkranen voor hijsen en hanteren.

3. Torenkraan:

Op bouwplaatsen en andere locaties waar verticale hoogte vereist is, kunnen pneumatische takels worden gebruikt in combinatie met torenkranen voor hijstaken op grote hoogte.

4. Portaalkraan:

Portaalkraan is een soort hijsapparatuur die wordt gebruikt voor horizontale en verticale bewegingen. Op de portaalkraan kan een pneumatische takel worden geïnstalleerd, die geschikt is voor grote productiewerkplaatsen en industriële productielijnen.

5. kraanbalkkraan:

Pneumatische takels kunnen ook worden gebruikt in combinatie met zwenkkranen, die vaak worden gebruikt waar heffen nodig is in een beperkte ruimte, zoals productielijnen in werkplaatsen.

6. Op de aanhanger gemonteerde kraan:

In sommige situaties waar mobiliteit en flexibiliteit vereist zijn, kunnen pneumatische takels worden gebruikt met op een aanhanger gemonteerde kranen voor snelle verplaatsingen tussen verschillende bouwplaatsen en heftaken.

7.Speciale aangepaste hijsapparatuur:

Afhankelijk van de specifieke technische behoeften kan de pneumatische takel soms worden gecombineerd met speciaal op maat gemaakte hijsapparatuur om te voldoen aan de hijsvereisten voor speciale gelegenheden.



Vraag: Heeft de luchttakel een veiligheidssysteem?

A:Ja, pneumatische takels zijn meestal uitgerust met een verscheidenheid aan veiligheidssystemen om de veiligheid tijdens hijswerkzaamheden te garanderen. Deze veiligheidssystemen zijn ontworpen om ongevallen te voorkomen en mensen en ladingen te beschermen tegen schade. Hier zijn enkele veelvoorkomende pneumatische hijsveiligheidssystemen:

1. Overbelastingsbeveiliging:

Pneumatische takels zijn meestal uitgerust met een overbelastingsbeveiligingssysteem dat het gewicht van de last kan controleren en de hefoperatie kan stoppen wanneer de nominale last wordt bereikt om schade aan de apparatuur als gevolg van overbelasting te voorkomen.

2.Eindschakelaar:

Op de pneumatische takel is permanent een eindschakelaar geïnstalleerd om het stijgende en dalende bereik van de strooier te beperken. Dit helpt voorkomen dat de veilige hoogte wordt overschreden en zorgt ervoor dat hijswerkzaamheden binnen een veilig bereik worden uitgevoerd.

3. Noodstopknop:

De pneumatische takel is voorzien van een noodstopknop. Wanneer zich een noodsituatie voordoet, kan de operator snel op de knop drukken om het hijsen onmiddellijk te stoppen om de verdere ontwikkeling van het ongeval te voorkomen.

4. Handmatig remapparaat:

Sommige pneumatische takels kunnen zijn uitgerust met een handmatige reminrichting, waardoor de operator de takel indien nodig handmatig kan afremmen, zodat de apparatuur na het stoppen van de werking in een veilige positie blijft.

5. Antislipapparaat:

Voor lier- of trommelsystemen kunnen pneumatische takels zijn uitgerust met een antislipvoorziening om te voorkomen dat de last per ongeluk naar beneden komt in geval van een stroomstoring of noodstop.

6. Overbelastingsindicator:

Sommige geavanceerde pneumatische takels kunnen zijn uitgerust met een overbelastingsindicator, die via een display of alarmsysteem aan de machinist aangeeft of de huidige last de nominale last benadert of overschrijdt.

7. Veiligheidsschilden en bewakers:

Belangrijke onderdelen van een pneumatische takel kunnen zijn ontworpen met veiligheidsvoorzieningen of afschermingen om te voorkomen dat per ongeluk contact door personen of voorwerpen de hefwerkzaamheden hindert.

8. Noodstroomonderbreker:

Om ervoor te zorgen dat in geval van nood de stroomvoorziening onmiddellijk kan worden afgesloten, kan de pneumatische takel zijn uitgerust met een noodstroomonderbreker.
